文/盧云竹 方暢 方利浮 云浮鴻志新材料有限公司

改性納米沉淀硫酸鋇因其優(yōu)異性能，被廣泛用于涂料、油墨、色漆、塑料、造紙、橡膠等諸多工業(yè)領(lǐng)域，早已成為業(yè)界不可或缺的高端功能性填料。

本報(bào)告?zhèn)戎亟榻B了改性納米沉淀硫酸鋇應(yīng)用于丙烯酸體系的顏料色漆涂料中，分別論述了添加兩種不同硫酸鋇在不同顏色的色漆中，對(duì)光澤度、透明度、顯色性、耐候性、防沉性、反射率等相關(guān)性能的影響。結(jié)果可見(jiàn)，添加改性納米沉淀硫酸鋇可促進(jìn)顏料的分散性，降低凝聚性，提高了各項(xiàng)實(shí)際應(yīng)用性能，進(jìn)而得到了鮮明光亮的涂膜效果，更好地保持及展現(xiàn)了顏料的原有色調(diào)，同時(shí)能使產(chǎn)品在技術(shù)和價(jià)格上更具競(jìng)爭(zhēng)優(yōu)勢(shì)。

關(guān)鍵詞：改性納米沉淀硫酸鋇;顏料;顯色性;耐候性;防沉性

引言

普通沉淀硫酸鋇為白色或灰白色結(jié)晶粉末，具有白度高、比重大、化學(xué)惰性強(qiáng)、穩(wěn)定性好、能吸收有害射線等特點(diǎn)。而經(jīng)過(guò)改性后的納米沉淀硫酸鋇，其優(yōu)點(diǎn)更是提升了一個(gè)檔次，可謂是有過(guò)之而無(wú)不及。本報(bào)告主要通過(guò)利用經(jīng)特殊處理的改性納米沉淀硫酸鋇對(duì)不同顏料所特有的分散性、顏料穩(wěn)定性、顯色性、耐候性、光澤度、防沉性、保鮮保色性等優(yōu)點(diǎn)，在涂料色漆中作出了鮮明的對(duì)比。由此可見(jiàn)，改性納米沉淀硫酸鋇優(yōu)越的性能在涂料色漆應(yīng)用中可圈可點(diǎn)。

1實(shí)驗(yàn)部分

1.1 主要原材料

環(huán)氧改性丙烯酸樹(shù)脂：A2560，市售產(chǎn)品；

氨基樹(shù)脂：582，市售產(chǎn)品；

改性納米沉淀硫酸鋇：FB-100，云浮鴻志新材料有限公司；

普通沉淀硫酸鋇：粒徑0.7μm，市售產(chǎn)品；

酞青藍(lán)顏料：酞青藍(lán)BS，市售產(chǎn)品；

酞青綠顏料：酞青綠G，市售產(chǎn)品；

耐曬大紅色顏料：3132，市售產(chǎn)品；

流平劑：TeGo450，德國(guó)迪高；

消泡劑：TeGo900，德國(guó)迪高；

分散劑：BYK163，德國(guó)畢克化學(xué)；

二甲苯：分析純，市售工業(yè)品；

玻璃珠：1.0mm，市售工業(yè)品。

1.2 產(chǎn)品物性表與電鏡圖

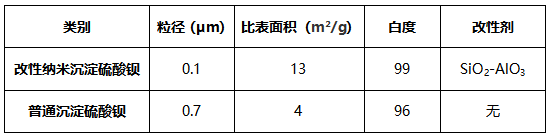

表1 物性對(duì)比表

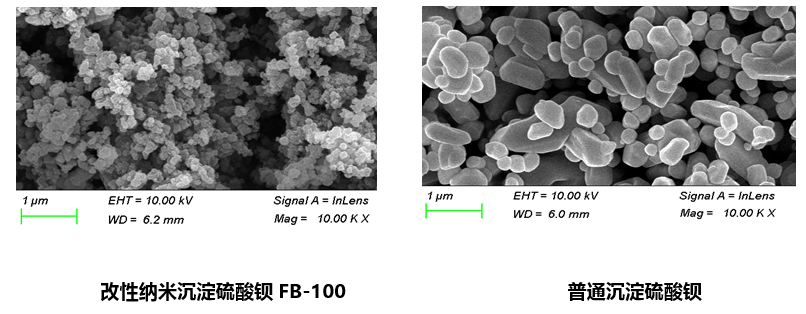

圖1 電鏡圖

1.3 主要儀器設(shè)備

高速分散機(jī)：SFU400，上海微特電機(jī)；

電子秤：JM-B-3003，0.01g，超澤衡器設(shè)備有限公司；

刮板細(xì)度計(jì)：QXD-50，天津市精科材料有限公司；

四面涂布器：SZQ（100-150-200-250μm），廣州德滿億儀器；

三角度測(cè)光儀：CS380，上海亮研智能科技有限公司；

氙燈耐老化試驗(yàn)箱：SD-Z-150A，東莞匯泰機(jī)械有限公司；

色差儀：CM-2300d，美能達(dá)。

2改性納米沉淀硫酸鋇FB-100用于色漿的實(shí)驗(yàn)方法

2.1 色漿基礎(chǔ)配方工藝

先將丙烯酸樹(shù)脂、顏料粉、改性納米沉淀硫酸鋇、分散劑、消泡劑、二甲苯用分散機(jī)以1000轉(zhuǎn)分散20分鐘，使?jié){料充分潤(rùn)濕。再加入玻璃珠（漿料:玻璃珠=1:1）以2500r/min高速研磨分散60分鐘，檢驗(yàn)細(xì)度達(dá)到15-20μm后待測(cè)。

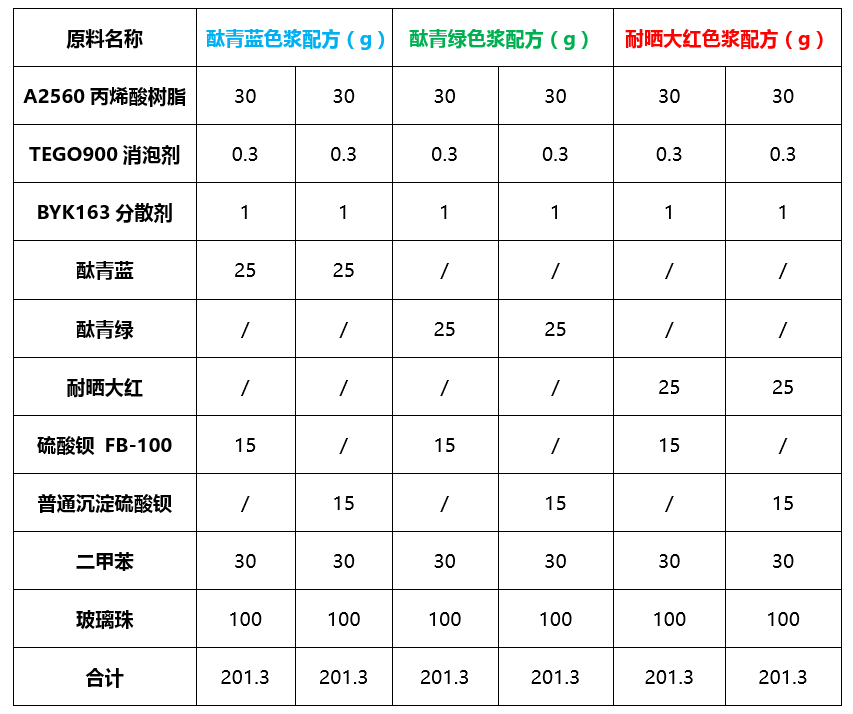

表2 色漿基礎(chǔ)配方

2.2 透明色漆基礎(chǔ)配方工藝

將以上研磨好的漿料與丙烯酸樹(shù)脂按一定比例混合，以1200r/min攪拌均勻制成漆料待測(cè)。

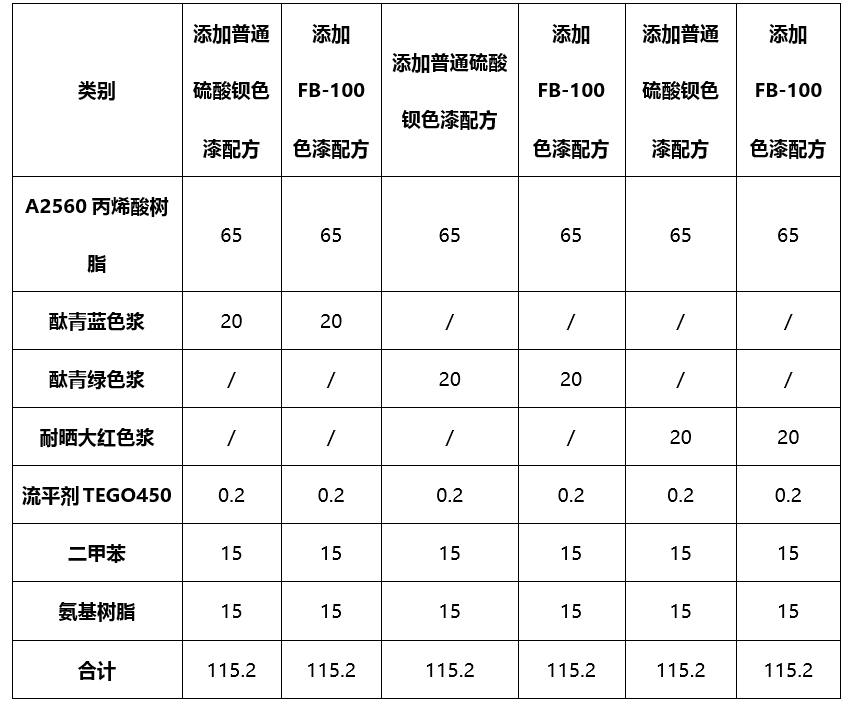

表3 透明色漆基礎(chǔ)配方

2.3 實(shí)驗(yàn)對(duì)比樣板制作

將待測(cè)色漆用150μm涂布器在透明玻璃片上制備漆膜，待自然干燥30分鐘后放于130℃烘箱中干燥固化30分鐘，取出冷卻至室溫后待測(cè)。

3結(jié)果與討論

3.1 光澤度對(duì)比

根據(jù)以上實(shí)驗(yàn)方法，對(duì)比不同硫酸鋇對(duì)色漆光澤度的影響，實(shí)驗(yàn)結(jié)果如表4所示。

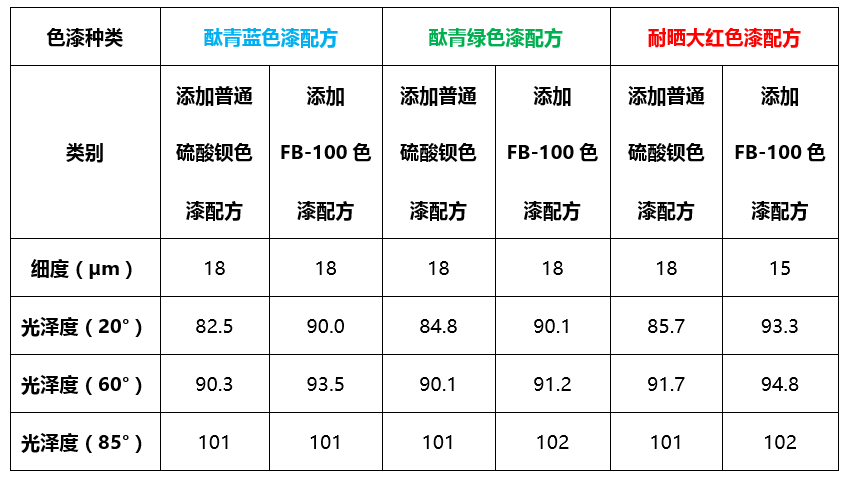

表4 光澤度對(duì)比

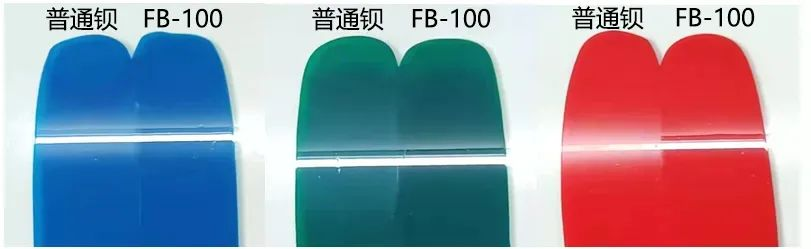

圖2 光澤度效果對(duì)比圖

從表4和圖2可看出，添加改性納米沉淀硫酸鋇FB-100與添加普通硫酸鋇的色漆，在分散細(xì)度相當(dāng)?shù)那疤嵯?，添加FB-100的光澤度高，表面效果好，流平性優(yōu)異。

3.2 顯色效果及透明度對(duì)比

通過(guò)用色差儀對(duì)不同樣板的L、a、b值與白度值進(jìn)行數(shù)據(jù)分析測(cè)試，實(shí)驗(yàn)結(jié)果如表5所示。

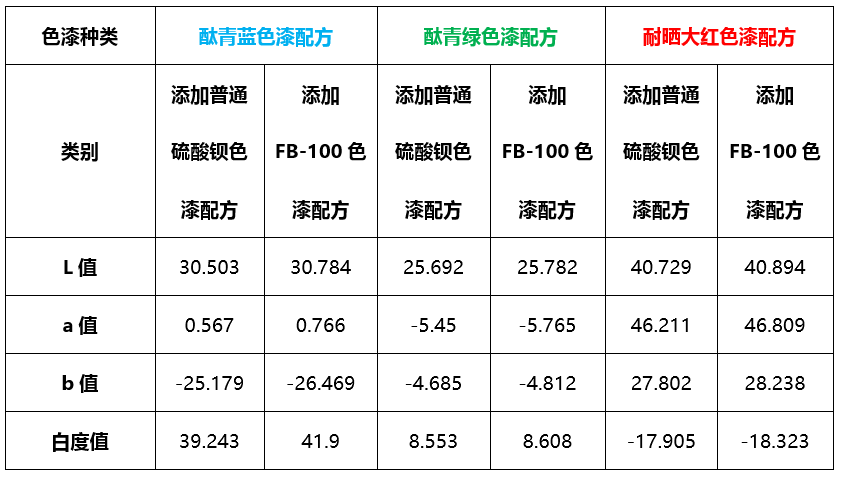

表5 L、a、b值與白度值結(jié)果對(duì)比

圖3 色譜曲線效果圖

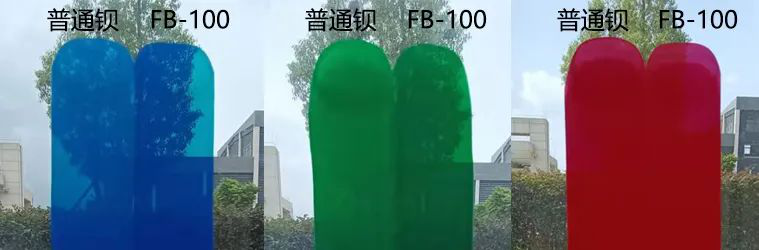

圖4 顯色效果及透明度效果對(duì)比圖

從圖3與圖4可看出， 添加改性納米沉淀硫酸鋇FB-100與添加普通硫酸鋇的色漆相比，通透性好，顯色效果優(yōu)于普通硫酸鋇，且鮮艷度高，對(duì)色相無(wú)明顯影響。

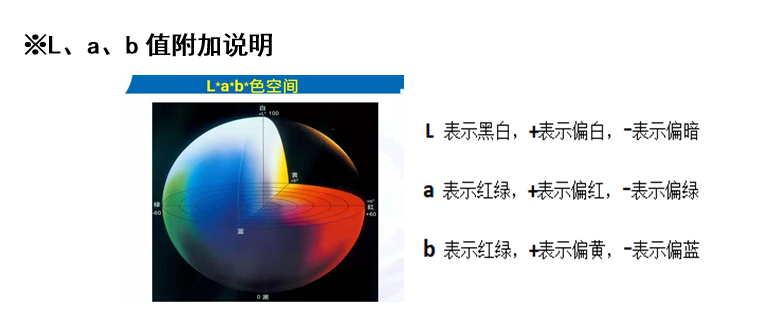

圖5 L、a、b值說(shuō)明

3.3 耐候性結(jié)果對(duì)比

通過(guò)使用氙燈耐老化機(jī)，對(duì)不同樣板進(jìn)行6h耐老化測(cè)試，對(duì)比漆膜的光澤度變化，實(shí)驗(yàn)對(duì)比數(shù)據(jù)如表6、表7所示。

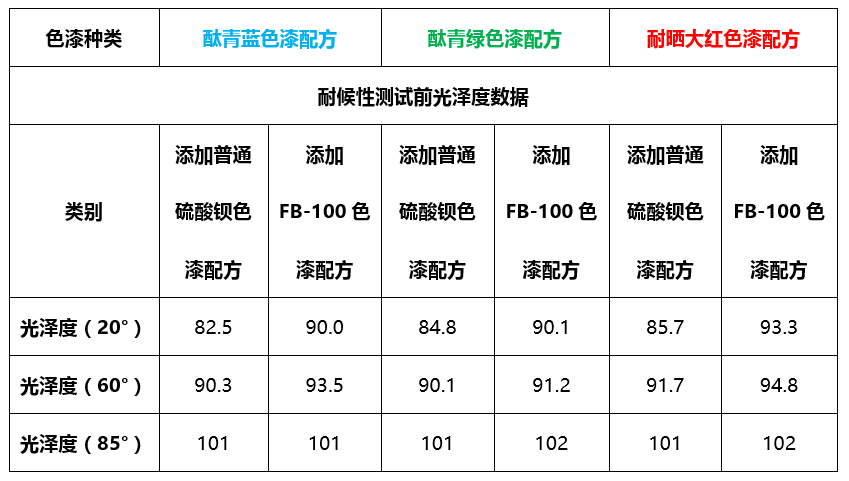

表6 耐候性測(cè)試前光澤度

表7 耐候性測(cè)試后光澤度

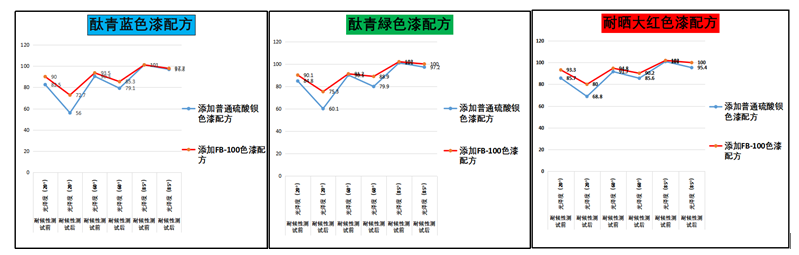

圖6 耐候性光澤度曲線對(duì)比圖

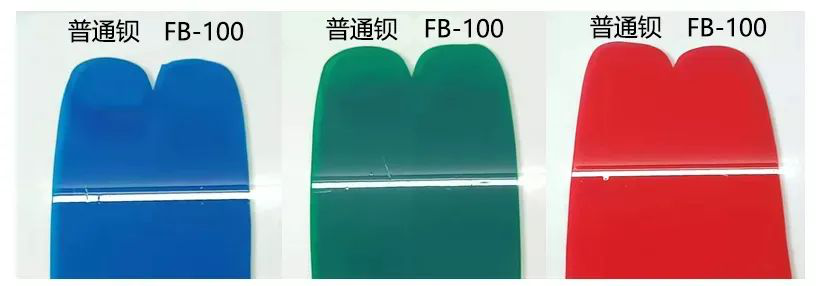

圖7 耐候性效果對(duì)比圖

從圖6、圖7可看出，添加FB-100硫酸鋇對(duì)耐候性的改善，明顯優(yōu)于添加普通硫酸鋇。

3.4 防沉性差異對(duì)比

通過(guò)對(duì)2.2的透明色漆進(jìn)行儲(chǔ)存穩(wěn)定性實(shí)驗(yàn)觀察，實(shí)驗(yàn)時(shí)間為30天，實(shí)驗(yàn)結(jié)果如圖8所示。

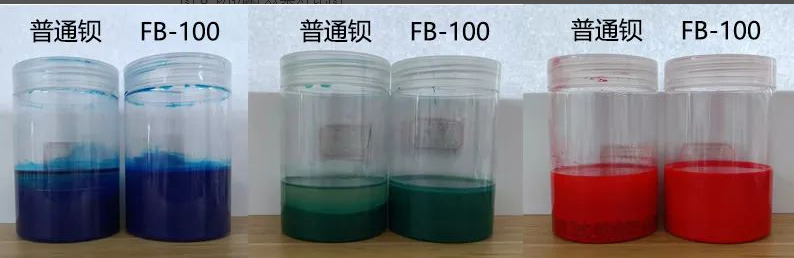

圖8 防沉性效果對(duì)比圖

從圖8可看出，添加改性納米沉淀硫酸鋇FB-100在防沉性方面得到了明顯的提高，同時(shí)也減少了色漆的浮色發(fā)花等一系列問(wèn)題的產(chǎn)生。

4 實(shí)驗(yàn)結(jié)論

（1）在色漆中添加改性納米沉淀硫酸鋇FB-100組分后，可提高漆膜的保光保色性。

（2）在色漆中添加改性納米沉淀硫酸鋇FB-100可使顏料分散更均勻，提高顏料的顯色效果。

（3）在適當(dāng)范圍內(nèi)使用改性納米沉淀硫酸鋇FB-100替代部分顏料，不會(huì)影響色漿和色漆的色濃度。

（4）在色漆中添加改性納米沉淀硫酸鋇FB-100可改善涂料的防沉淀性，且改善色漆的防絮凝浮色發(fā)花問(wèn)題。
